一、同軸電纜介紹

　　同軸電纜（CoaxialCable）是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。最常見的同軸電纜由絕緣資料阻隔的銅線導體組成，在里層絕緣資料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸資料的護套包住。

　　同軸電纜的分類方式：

　　同軸電纜可分為兩種根本類型，基帶同軸電纜和寬帶同軸電纜?，F在基帶是常用的電纜，其屏蔽線是用銅做成的網狀的，特征阻抗為50（如RG-8、RG-58等）；寬帶同軸電纜常用的電纜的屏蔽層通常是用鋁沖壓成的，特征阻抗為75（如RG-59等）。

　　同軸電纜依據其直徑巨細能夠分為：粗同軸電纜與細同軸電纜。粗纜適用于比較大型的局部網絡，它的標準間隔長，可靠性高，由于裝置時不需要切斷電纜，因而能夠依據需要靈敏調整計算機的入網方位，但粗纜網絡有必要裝置收發器電纜，裝置難度大，所以整體造價高。相反，細纜裝置則比較簡單，造價低，但由于裝置過程要切斷電纜，兩端須裝上根本網絡銜接頭（BNC），然后接在T型銜接器兩端，所以當接頭多時容易產生不良的危險，這是現在運行中的以太網所發作的最常見故障之一。

　　無論是粗纜還是細纜均為總線拓撲結構，即一根纜上接多部機器，這種拓撲適用于機器密集的環境，可是當一觸點發作故障時，故障會串聯影響到整根纜上的所有機器。故障的確診和修正都很費事，因而，將逐步被非屏蔽雙絞線或光纜替代。

廣東金聯宇電纜實業有限公司

　　同軸電纜作業原理：

　　同軸電纜由里到外分為四層：中心銅線（單股的實心線或多股絞合線），塑料絕緣體，網狀導電層和電線外皮。中心銅線和網狀導電層形成電流回路。因為中心銅線和網狀導電層為同軸關系而得名。

　　同軸電纜傳導溝通電而非直流電，也便是說每秒鐘會有好幾次的電流方向發作反轉。

　　假如運用一般電線傳輸高頻率電流，這種電線就會相當于一根向外發射無線電的天線，這種效應損耗了信號的功率，使得接納到的信號強度減小。

　　同軸電纜的設計正是為了解決這個問題。中心電線發射出來的無線電被網狀導電層所阻隔，網狀導電層能夠通過接地的方式來操控發射出來的無線電。

　　同軸電纜也存在一個問題，便是假如電纜某一段發作比較大的擠壓或者扭曲變形，那么中心電線和網狀導電層之間的間隔就不是始終如一的，這會形成內部的無線電波會被反射回信號發送源。這種效應減低了可接納的信號功率。為了戰勝這個問題，中心電線和網狀導電層之間被參加一層塑料絕緣體來確保它們之間的間隔始終如一。這也形成了這種電纜比較僵直而不容易曲折的特性。

　　同軸電纜的優缺點：

　　同軸電纜的優點是能夠在相對長的無中繼器的線路上支撐高帶寬通信，而其缺點也是清楚明了的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的很多空間；二是不能承受纏結、壓力和嚴峻的曲折，這些都會損壞電纜結構，阻撓信號的傳輸；最終便是本錢高，而所有這些缺點正是雙絞線能戰勝的，因而在現在的局域網環境中，根本已被基于雙絞線的以太網物理層標準所替代。

　　同軸電纜的參數指標：

　　首要電氣參數

　?。?）同軸電纜的特性阻抗同軸電纜的均勻特性阻抗為50±2Ω，沿單根同軸電纜的阻抗的周期性變化為正弦波，中心均勻值±3Ω，其長度小于2米。

　?。?）同軸電纜的衰減一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行丈量時，它的值不超越8.5db（17db/公里）;而用5MHz的正弦波進行丈量時，它的值不超越6.0db（12db/公里）。

　?。?）同軸電纜的傳播速度需要的最低傳播速度為0.77C（C為光速）。

　　（4）同軸電纜直流回路電阻電纜的中心導體的電阻與屏蔽層的電阻之和不超越10毫歐/米（在20下丈量）。

　　物理參數

　　同軸電纜是由中心導體、絕緣資料層、網狀織物構成的屏蔽層以及外部阻隔資料層組成．

　　同軸電纜具有滿意的可柔性，能支撐254mm（10英寸）的曲折半徑。中心導體是直徑為2.17mm±0.013mm的實芯銅線。絕緣資料有必要滿意同軸電纜電氣參數。屏蔽層是由滿意傳輸阻抗和ECM標準闡明的金屬帶或薄片組成，屏蔽層的內徑為6.15mm，外徑為8.28mm。外部阻隔資料一般選用聚氯乙烯（如PVC）或相似資料。

　　測試的首要參數

　?。?）導體或屏蔽層的開路狀況。

　　（2）導體和屏蔽層之間的短路狀況。

　?。?）導體接地狀況。

　　（4）在各屏蔽接頭之間的短路狀況。

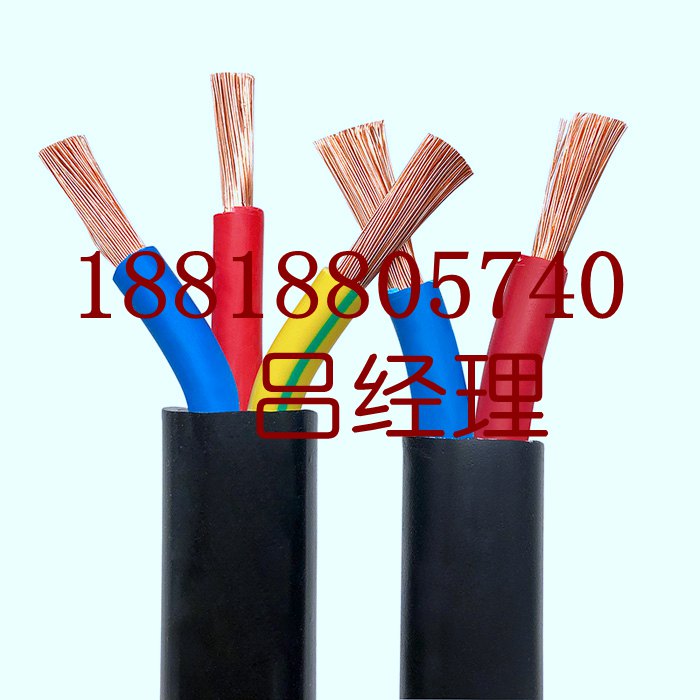

　　二、一般電纜介紹

　　電纜（electriccable；powercable）：通常是由幾根或幾組導線組成。

　　界說1：由一根或多根相互絕緣的導體和外包絕緣保護層制成，將電力或信息從一處傳輸到另一處的導線。

　　界說2：通常是由幾根或幾組導線（每組至少兩根）絞合而成的相似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。電纜具有內通電，外絕緣的特征。

　　電纜分類：

　　電纜有電力電纜、操控電纜、補償電纜、屏蔽電纜、高溫電纜、計算機電纜、信號電纜、同軸電纜、耐火電纜、船用電纜、礦用電纜、鋁合金電纜等等。它們都是由單股或多股導線和絕緣層組成，用來銜接電路、電器等。

　　電纜按照光伏電站的體系可分為直流電纜及溝通電纜，依據用途及運用環境的不同分類如下：

　　1.直流電纜

　?。?）組件與組件之間的串聯電纜。

　?。?）組串之間及其組串至直流配電箱（匯流箱）之間的并聯電纜。

　?。?）直流配電箱至逆變器之間電纜。

　　以上電纜均為直流電纜，野外敷設較多，需防潮、防暴曬、耐寒、耐熱、抗紫外線，某些特別的環境下還需防酸堿等化學物質。

　　2.溝通電纜

　?。?）逆變器至升壓變壓器的銜接電纜。

　　（2）升壓變壓器至配電裝置的銜接電纜。

　?。?）配電裝置至電網或用戶的銜接電纜。

　　此部分電纜為溝通負荷電纜，戶內環境敷設較多，可按照一般電力電纜選型要求選擇。

　　電纜的應用：

　　1、電力體系

　　電力體系選用的電線電纜產品首要有架空裸電線、匯流排（母線）、電力電纜（塑料線纜、油紙力纜（根本被塑料電力電纜替代）、橡套線纜、架空絕緣電纜）、分支電纜（替代部分母線）、電磁線以及電力設備用電氣裝備電線電纜等。

　　2、信息傳輸

　　用于信息傳輸體系的電線電纜首要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。

　　3、外表體系

　　此部分除架空裸電線外簡直其他所有產品均有應用，但首要是電力電纜、電磁線、數據電纜、儀器外表線纜等。

　　三、同軸電纜和一般電纜的區別

　　同軸電纜是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。常用于設備與設備之間的銜接，或應用在總線型網絡拓撲中。同軸電纜中心軸線是一條銅導線，外加一層絕緣資料，在這層絕緣資料外邊是由一根空心的圓柱網狀銅導體包裹，最外一層是絕緣層。它與雙絞線比較，同軸電纜的抗干擾能力強、屏蔽性能好、傳輸數據安穩、價格也廉價，并且它不用銜接在集線器或交流機上即可運用。一般電纜通常是由幾根或幾組導線（每組至少兩根）絞合而成的相似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。多架設在空中或裝在地下、水底，用于電訊或電力運送。

　　同軸電纜（CoaxtalCabLe）常用于設備與設備之間的銜接，或應用在總線型網絡拓撲中。同軸電纜中心軸線是一條銅導線，外加一層絕緣資料，在這層絕緣資料外邊是由一根空心的圓柱網狀銅導體包裹，最外一層是絕緣層。它與雙絞線比較，同軸電纜的抗干擾能力強、屏蔽性能好、傳輸數據安穩、價格也廉價，并且它不用銜接在集線器或交流機上即可運用。

　　一般電纜通常是由幾根或幾組導線每組至少兩根］絞合而成的相似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面
