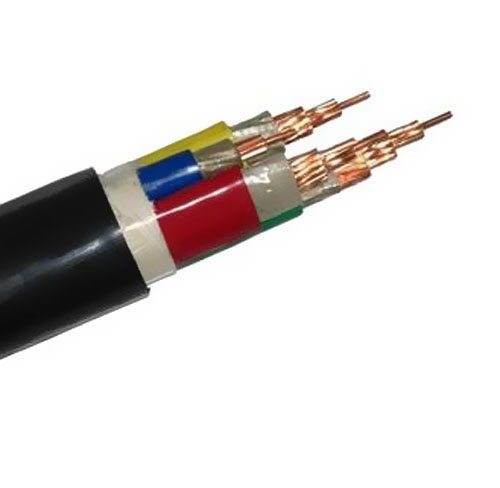

變頻器電纜是什么呢？

淺顯的講，變頻電纜便是首要用于變頻電源和變頻電機之間銜接用的電纜，變頻電纜具有寬廣的應用范疇，適用于礦山、冶金、造紙、鐵路、食物加工和金屬加工等職業。
那么變頻電纜與一般電纜最大的差異在哪里呢？

首要，變頻電纜在特別的環境下作業，其作業頻率調理規模較寬，這就會導致其作業時不管作業頻率高或許低，都會具有一個主頻率的波形概括，一起會包括許多高次諧波的發作，經過屢次反射幅值疊加后，其接受的電壓可到達作業電壓的數倍。在如此作業條件下假使變頻電纜的絕緣安全系數不夠高，那么十分簡單就使得電纜被擊穿，然后引發一系列的安全事故，形成巨大損失。

其次，咱們能夠想到電纜在作業狀況下會對外發射電磁波進行污染。尤其是在工業范疇內能廣泛的呈現這一現象，首要原因是電機功率比較大，并且銜接變頻電源與變頻電機之間的電纜長度也比較長。這就導致了在作業狀況時電纜如同是一個向外發射高頻電磁波的有用載體，被稱之為電磁波的環境污染。

規劃變頻電纜時咱們需求戰勝哪些問題？

首要，需求戰勝的問題便是一般電纜在變頻條件下或許幾小時之內就會被擊穿。經剖析后能夠得出結論，導致這一現象發作決不是絕緣老化而發作的，究其根本可歸結于高頻脈沖電壓對絕緣的影響而發作。故電纜規劃時絕緣資料的選型就顯得十分重要了，剖析常見的電纜資料咱們能夠知道，聚氯乙烯絕緣常常會因其介質損耗偏大而加速絕緣擊穿，交聯聚乙烯絕緣則兼有熱、電、機等優秀功能，因而咱們選用交聯聚乙烯作為變頻電纜的絕緣料。一起咱們在規劃電纜絕緣厚度時也能夠?qū)^緣厚度進行恰當加厚，使變頻電纜愈加安全可靠。

其次，咱們需求處理高頻電磁波對環境污染的問題。以四芯低壓電纜為例，咱們首要能夠經過改進絕緣線芯的擺放方法，來減小高頻電磁波對環境的污染。若電纜的三根主線芯與地線芯直接成纜，則諧波電流發作的磁場會不對稱；而將地線芯分解為三個截面較小的絕緣線芯，把三大三小線芯對稱成纜，則基本上能使磁場對稱化，降低了磁場對外的攪擾。其次應加強屏蔽結構，一般都習氣選用銅絲織造屏蔽，實際上該屏蔽結構資料耗費大、加工速度慢、屏蔽作用也不是最理想。為了到達更好的屏蔽作用，一起便于出產，選用銅帶屏蔽加銅絲織造結構，能夠有用的按捺電磁波對外發射。
